一、概述

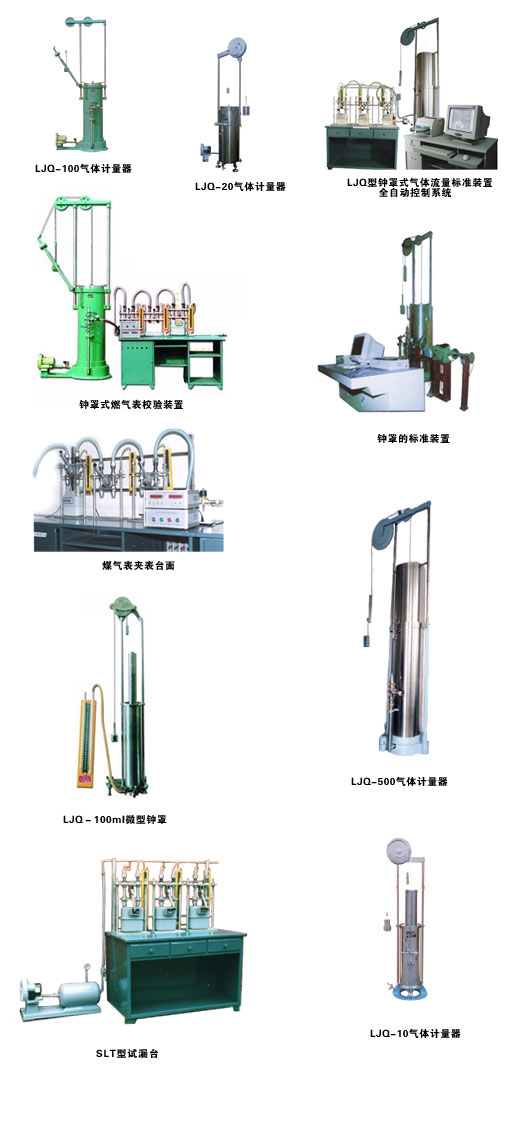

LJQ型钟罩式气体流量标准装置是以气体为介质,对气体流量进行检定、测试的标准装置(以下简称装置)。 可检定转子流量计,湿式或干式气体流量计(煤气表)、小型孔板和喷嘴及其它形式的气体流量计。 二、工作原理及结构 1、结构: 补偿形式分为:象限补偿与曲线补偿。钟罩提升形式分为:机械式和气动式。 2、原理: 可动的钟罩和固定的液槽形成一个容积可变的密封空腔。钟罩下降过程中通过压力补偿机构,使其内部气体压力,不随钟罩浸入密封液体中的深度而变化。以钟罩内有效容积为标准,当钟罩下降时,钟罩内气体经实验管道排出,排往被检仪表,以钟罩内排出的气体容量值比较被检仪表的累计流量显示值,从而计算出被检仪表的精度。
|
